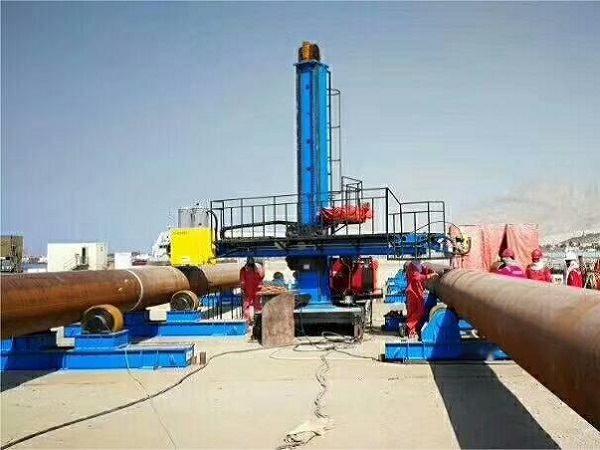

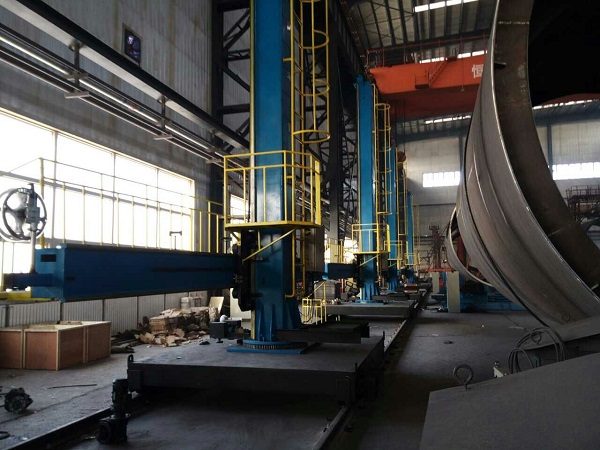

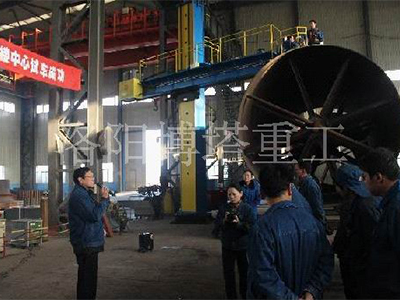

載人型焊接操作機系列簡介：

  1.設備主要組成：立柱、橫臂、升降機構、回轉機構、鎖緊機構、行走機構、升降導向托架、鎖軌器、電源支架、載人筐、檢修爬梯、橫臂行走平臺、控制箱及手控盒等組成。
  2.立柱和橫臂均采用整體箱形結構，機械強度高，穩定性好，結構緊湊。在立柱下方底座外圍增加襯板，充分保證立柱在升至最高有效行程、橫臂伸至最大有效行程的下?lián)隙龋⒈ＷC鋼性。操作機橫梁、立柱應采用優質鋼焊接而成，主焊縫采用自動埋弧焊接工藝焊接，整體退火，消除應力。
  3.托架座連同橫臂的升降是通過頂部的蝸輪減速機電機驅動的鏈輪帶動雙排四條滾子鏈條來完成升降工作的。為減輕蝸輪減速機的驅動力矩，在立柱內安裝有平衡用的配重塊，為提高橫臂升降穩定性和安全性，提升蝸輪減速器采用帶自鎖蝸輪蝸桿減速器。
  4.立柱回轉為電動式，橫臂可作±180°的旋轉。安裝在立柱下端回轉支承完成該項任務?；剞D(zhuǎn)到位后手動鎖緊。
  5.立柱上有檢修爬梯。操作機最高點設置旋轉警示燈，以防止其它移動設備或工件在運動時與之碰撞。
  6.橫臂伸縮采用交流電機變頻無級調速，起動力矩大，速度平穩，可靠性強。采用齒輪齒條嚙合傳動，傳動精度高，無爬行，無抖動。
  7.操作機配有多功能手持、懸掛式操作盒，可對橫臂升降、橫臂伸縮、臺車行走、電動回轉、氣動鎖緊、調速等功能進行操作。
  8.操作機底部配有電動行走臺車，臺車與軌道間配有防傾斜裝置，方便多工位焊接，保證設備使用安全。
  9.500kg操作機橫臂上設有行走平臺，橫臂前端側面設置有載人筐，便于焊接操作工增添焊劑及在焊接過程中觀察、調節。
  10.橫梁設有防墜落保險裝置。當橫梁發生意外墜落時，防墜落裝置應立即自動啟動止住下墜，防止對設備和人員造成不必要的損失。
  11.設備控制系統設有自鎖和互鎖、自動報警、急停等保護功能以保證人員和設備的安全。

  載人型焊接操作機型號參數：

技術參數/型號	BCZR4*4-5*5	BCZR6*6	BCZR7*7	BCZR8*8-12*12
升降行程	4000-5000	6000	7000	8000-12000
伸縮行程	4000-5000	6000	7000	8000-12000
升降速度(mm/min)	1000
伸縮速度(mm/min)	100-1000
橫臂下沿離軌面最 小距離	1290（移動回轉式）		1210（固定回轉式）
橫臂前允許最 大載荷	600		500
立柱回轉	角度：±180°
	速度：0.17rpm或手動
臺車行走(mm/min)	2000
臺車內軌距	2500
