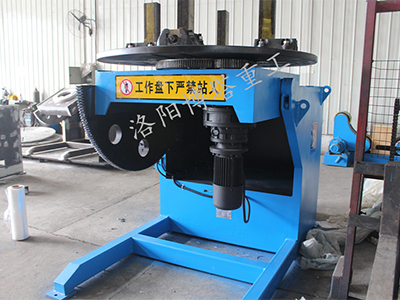

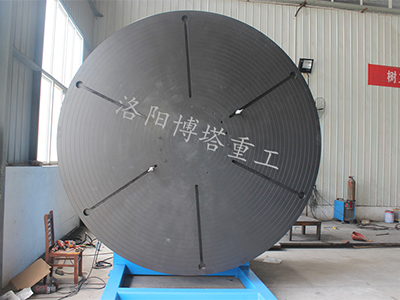

焊接變位機一般由工作臺回轉機構和翻轉機構組成，通過工作臺的升降、翻轉和回轉使固定在工作臺上的工件達到所需的焊接、裝配角度。工作臺回轉為變頻無調速，可得到滿意的焊接速度。
|
型號 |
BHB-1 |
BHB-3 |
BHB-6 |
BHB-10 |
BHB-20 |
BHB-30 |
BHB-50 |
BHB-60 |
BHB-80 |
BHB-100 |
BHB-200 |
|
大承載重（T） |
0.1 |
0.3 |
0.6 |
1 |
2 |
3 |
5 |
6 |
8 |
10 |
20 |
|
回轉速度
|
0.25-6 |
0.2-4 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.02-0.2 |
0.02-0.2 |
0.02-0.2 |
0.02-0.2 |
|
翻轉速度
|
手動 |
手動 |
0.3 |
0.3 |
0.25 |
0.25 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
|
工作臺直徑
|
Φ400 |
Φ500 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1400 |
Φ1600 |
Φ2000 |
Φ2000 |
Φ2000 |
Φ2500 |
|
大偏心距
|
100 |
100 |
100 |
100 |
150 |
150 |
200 |
200 |
200 |
200 |
200 |
|
大重心距
|
200 |
150 |
300 |
300 |
300 |
300 |
300 |
400 |
400 |
500 |
630 |
|
工作臺翻轉角度(°)
|
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
|
回轉電機功率(kW)
|
0.12 |
0.2 |
0.37 |
0.37 |
0.75 |
1.5 |
2.2 |
2.2 |
3 |
3 |
4 |
|
翻轉電機功率(kW)
|
手動 |
手動 |
0.37 |
0.75 |
1.5 |
2.2 |
3 |
3 |
4 |
4 |
7.5 |
|
電源電壓（V）
|
220 |
220 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
調速方式調速方式 |
回轉脈寬無調速 |
回轉變頻無調速 |
|||||||||
|
翻轉為恒速 |
|||||||||||

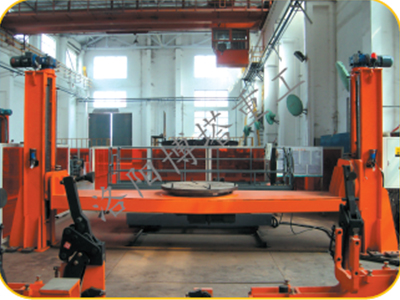

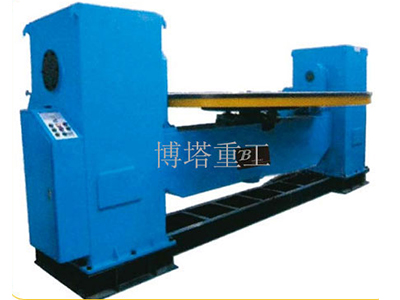

BHBS雙立柱型焊接變位機型號
|
規格型號 |
BHBS-50 |
BHBS-100 |
BHBS-200 |
BHBS-300 |
BHBS-500 |
BHBS-1000 |
|
額定承載
|
5000 |
10000 |
20000 |
30000 |
50000 |
100000 |
|
回轉速度
|
0.05-0.5 |
0.05-0.5 |
0.04-0.4 |
0.03-0.3 |
0.02-0.2 |
0.01-0.1 |
|
翻轉速度
|
0.2 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
工作臺尺寸
|
Φ2500 |
Φ2500 |
Φ3000 |
Φ3500 |
Φ4000 |
Φ4000 |
|
大偏心距
|
200 |
200 |
200 |
200 |
200 |
200 |
|
大重心距
|
600 |
600 |
1000 |
1500 |
2000 |
2500 |
|
回轉電機功率(kW)
|
3 |
4 |
5.5 |
7.5 |
11 |
18.5 |
|
翻轉電機功率(kW)
|
2×2.2 |
2×3 |
2×5.5 |
2×7.5 |
2×11 |
2×15 |
|
調速方式
|
交流變頻無調速 |
|||||
|
以上是標準配置參數，可根據客戶具體要求為其定制滿足焊接需求的設備。 |
||||||
